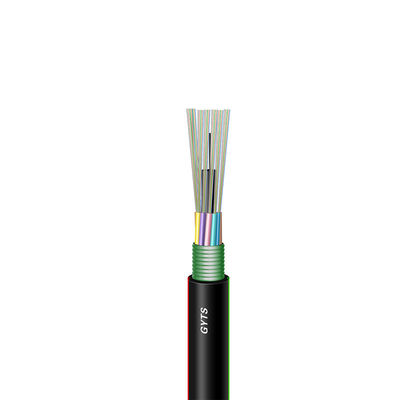

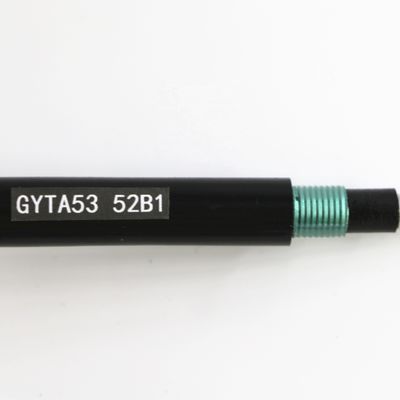

Der im Freien direkter begrabener G.652D 12 der hohen Qualität Kernlichtwellenleiter GYTA53 PET-Hülle
|
Nr. Kabel
|
|
12
|
24
|
48
|
|||
|
Faser-Modell
|
|
G.652D
|
|
|
|||
|
Entwurf
(StrengthMember+Tube&Filler) |
|
1+5 |
|
|
|||
|
Zentrales Stärke-Mitglied |
Material
|
Stahldraht
|
|
|
|||
|
|
Durchmesser (±0.5) Millimeter
|
1,4
|
|
|
|||
|
Loses Rohr |
Material
|
PBT
|
|
|
|||
|
|
Durchmesser (±0.06) Millimeter
|
1,72
|
1,72
|
2,0
|
|||
|
|
Stärke (±0.03) Millimeter
|
0,30
|
0,30
|
0,32
|
|||
|
|
Max.Core NEIN/Rohr
|
6
|
6
|
12
|
|||
|
Füller-Seil |
Material
|
LDPE
|
|
|
|||
|
|
Durchmesser (±0.06) Millimeter
|
1,7
|
1,7
|
2,0
|
|||
|
|
NEIN.
|
3
|
1
|
1
|
|||
|
Feuchtigkeits-Sperre |
Material
|
Polymer-überzogenes Aluminiumband
|
|
|
|||
|
|
Stärke (±0.03) Millimeter
|
0,20
|
|
|
|||
|
Inner
Hülle |
Material
|
MDPE
|
|
|
|||
|
|
Stärke (±0.2) Millimeter
|
0,9
|
|
|
|||
|
Armoring |
Material
|
Polymer-überzogenes Stahlband
|
|
|
|||
|
|
Stärke (±0.2) Millimeter
|
0,22
|
|
|
|||
|
Wasser Bloaking-Schicht |
Material |
Füllmasse |
|
|
|||
|
Äußere Hülle |
Material
|
MDPE
|
|
|
|||
|
|
Stärke (±0.2) Millimeter
|
1,8
|
|
|
|||
|
Kabel-Durchmesser (±0.5) Millimeter
|
|
12,5
|
12,5
|
13,1
|
|||
|
Kabel-Gewicht (±10) kg/km
|
|
152
|
167
|
167
|
|||
|
Verminderung |
1310nm
|
0.35dB/Kilometer
|
|
|
|||
|
|
1550nm
|
0.21dB/Kilometer
|
|
|
|||
|
Min. Biegungsradius |
Ohne Spannung
|
12.5×Cable-φ
|
|
|
|||
|
|
Unter maximaler Spannung
|
25.0×Cable-φ
|
|
|
|||
|
Temperaturspanne (℃) |
Installation
|
-20~+60
|
|
|
|||
|
|
Transport&Storage
|
-40~+70
|
|
|
|||
|
|
Operation
|
-40~+70
|
|
|
|||
