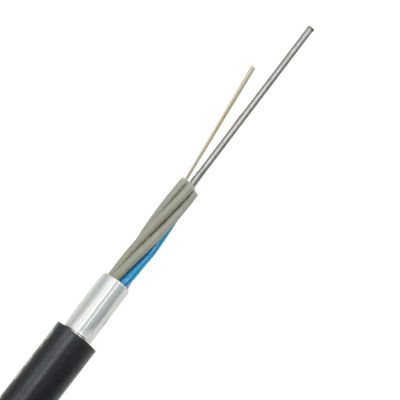

Kern G652D GYTA 6 Monomode- schwemmte loses Rohr-gepanzerten Lichtwellenleiter an

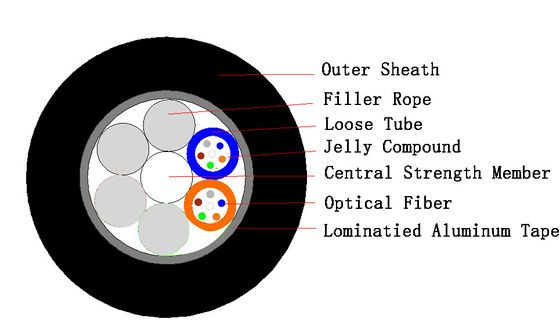

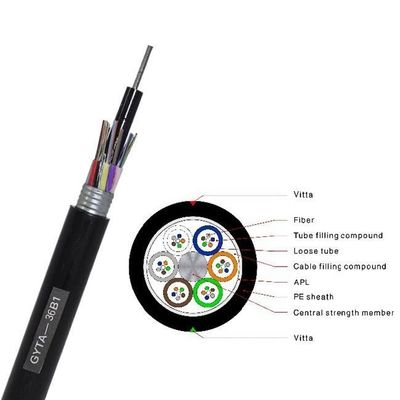

Die Fasern, 250μm, werden in ein loses Rohr in Position gebracht, das von einem hohen Modulplastik hergestellt wird. Die Rohre werden mit einer wasserbeständigen Füllmasse gefüllt. In der Mitte der Kabelseele ist ein Metallverstärkungskern, der, für bestimmte Zahl von Kernen, mit Polyäthylen (PET) beschichtet wird. Der lose Schläuche (und das Füllungsseil) wird um den zentralen Verstärkungskern in eine kompakte und Kreiskabelseele und die Abstände in der Kabelseele werden gefüllt mit wasser-blockierendem Füller angeschwemmt. Nachdem man longitudinal mit Plastikaluminiumband (APL) beschichtet worden ist, wird eine Schicht der inneren Hülle des Polyäthylens verdrängt. Nachdem longitudinal beschichtet mit Plastikstahlband (PSP) auf beiden Seiten, wird eine Polyäthylenhülle verdrängt, um das Kabel zu bilden.
|
Faser
Zählung |
Durchmesser
(Millimeter) |
Nominal
Gewicht (kg/km) |
Max Fiber
Pro Rohr |
Max No. von
(Tubes+fillers) |
Zulässige Zugbeanspruchung
(N) |
|
Zulässiger Zerstampfungs-Widerstand
(N/100mm) |
|
||
|
|
|
|
|
|
Kurzfristig
|
Zeitdauer
|
Kurzfristig
|
Zeitdauer
|
||
|
2~36
|
10,3
|
109
|
6
|
6
|
1500
|
600
|
1000
|
300
|
||
|
38~72
|
11,5
|
145
|
12
|
6
|
1500
|
600
|
1000
|
300
|
||
|
74~96
|
13,5
|
175
|
12
|
8
|
1500
|
600
|
1000
|
300
|
||
|
98~120
|
14,8
|
209
|
12
|
10
|
1700
|
600
|
1000
|
300
|
||
|
122~144
|
16,6
|
249
|
12
|
12
|
2000
|
600
|
1000
|
300
|
||
|
146~216
|
16,7
|
254
|
12
|
18 (2 Schichten)
|
2000
|
600
|
1000
|
300
|
||
|
218~288
|
19,0
|
325
|
12
|
24 (2 Schichten)
|
2500
|
600
|
1000
|
300
|
||
