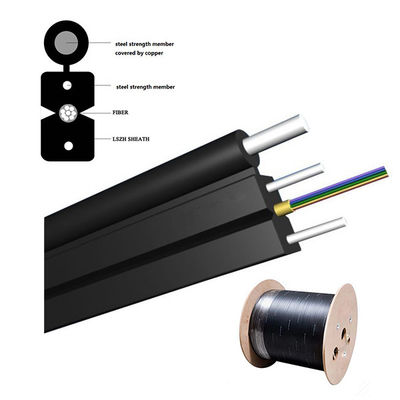

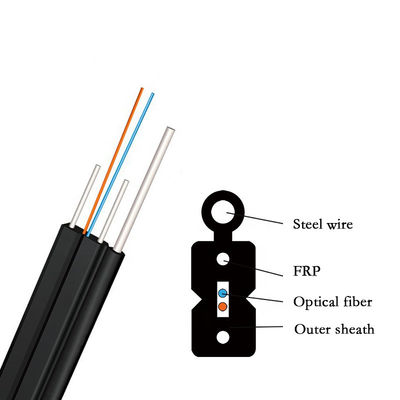

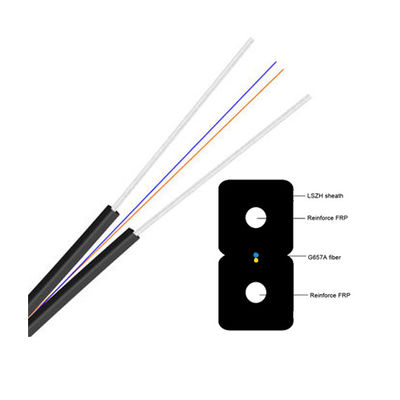

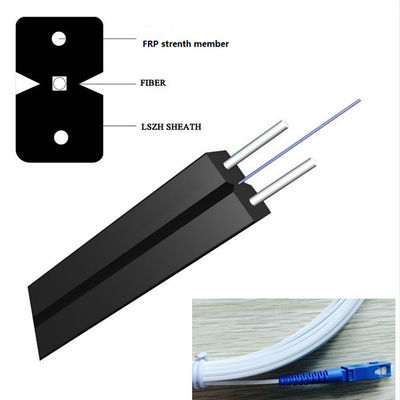

Die Einheit aus optischen Fasern wird in die Mitte in Position gebracht. Zwei paralleler faserverstärkter Plastik (FRP) wird an den zwei Seiten gesetzt. Ein Stahldraht, wie das zusätzliche Stärkemitglied auch angewendet wird. Dann wird das Kabel mit einer Schwarzes oder Farbelszh-Hülle abgeschlossen.
Faser-Optiktransceiverkabel-Eigenschaften:
Faser-Optiktransceiverkabel-Anwendung:
|
Nr. Kabel
|
|
|
|
4
|
|||
|
Faser-Modell
|
|
|
|
G.657A1
|
|||
|
Stärkemitglied
|
Material
|
|
|
FRP
|
|||
|
|
Durchmesser (±0.03) Millimeter
|
|
|
0,5
|
|||
|
|
NEIN.
|
|
|
2
|
|||
|
Aufhängedraht
|
Durchmesser (±0.05) Millimeter
|
|
|
1,0
|
|||
|
Äußere Hülle
|
Material
|
|
|
LSZH
|
|||
|
|
Farbe
|
|
|
Schwarz
|
|||
|
Kabelgröße (±0.2) Millimeter
|
|
|
|
2.0×5.0
|
|||
|
Kabel-Gewicht (±2) kg/km
|
|
|
|
20
|
|||
|
Zulässige Dehnfestigkeit
|
|
Kurzfristig
|
N
|
600
|
|||
|
|
|
Zeitdauer
|
|
300
|
|||
|
Zulässiger Zerstampfungs-Widerstand
|
|
Kurzfristig
|
N/100mm
|
2200
|
|||
|
|
|
Zeitdauer
|
|
1000
|
|||
|
Min. Biegungsradius
|
|
Ohne Spannung
|
|
10×Cable-φ
|
|||
|
|
|
Unter maximaler Spannung
|
|
20×Cable-φ
|
|||
|
Temperaturspanne
(℃) |
|
Installation
|
|
-20~+60
|
|||
|
|
|
Transport&Storage
|
|
-40~+70
|
|||
|
|
|
Operation
|
|
-40~+70
|
|||
