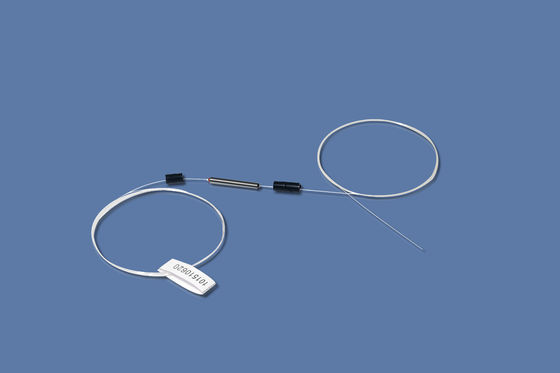

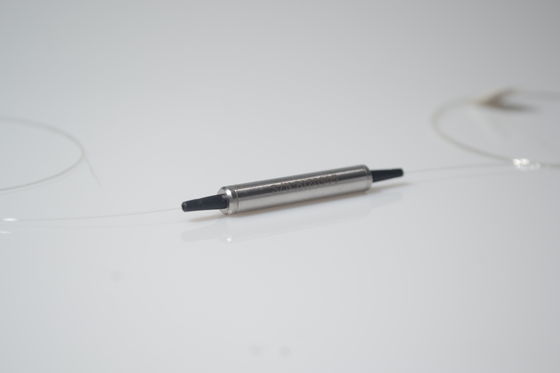

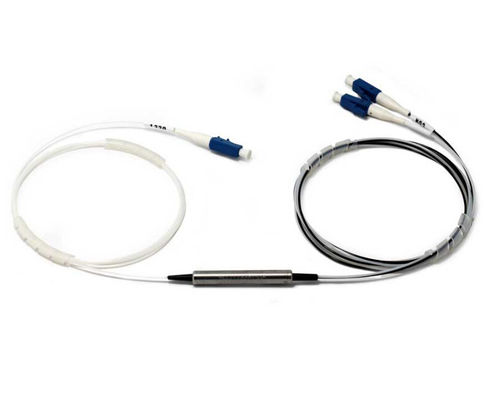

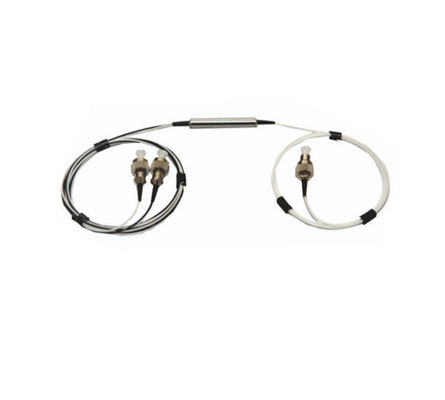

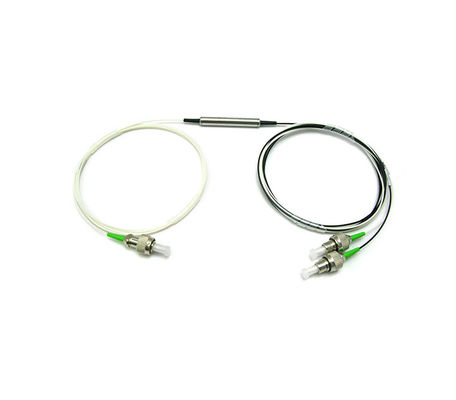

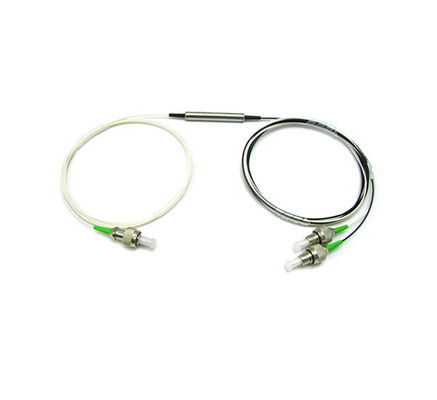

Isolierung 3 des breiten Bandes hoher Faser-Optikisolator Hafen-1x2
Optischer Isolator verwendet Faraday-Effekt des Magnetoptikkristalles. Er führt optisches Licht in eine Richtung und beseitigt zurück Reflexion und Rückstreuung in der Rückwärtsrichtung an jeder möglicher Polarisation zu sättigen. Der einzigartige Epoxid-freie Entwurf des Herstellungsverfahrens und des Strahlengangs die hohe Leistung des Gerätes erhöhen, die Fähigkeit behandelt. Die Geräte werden mit Hochleistung, hoher Zuverlässigkeit und niedrigen Kosten gekennzeichnet. Sie ist in Verstärkern EDFAs, Ramans, IN DWDM-Systemen, in den Faserlasern, in den Übermittlern und in anderen Faseroptikkommunikationsausrüstungen weitverbreitet gewesen, Reflexion und Rückstreuung zurück zu unterdrücken.
| Eigenschaften | Anwendungen |
| Hohe Isolierung | Glasfaserverstärker |
| Niedrige Einfügungsdämpfung | CATV-Glasfaserverbindungen |
| Verlust der hohen Rendite | Glasfasersystem-Prüfung |
| Niedrige Polarisations-Empfindlichkeit | Glasfaser-LAN Systems |
| Telekommunikation |
Technische Spezifikation
Leistungsangaben-(Standard) einzelnes Stadium
| P-Grad | Ein Grad | |
| Funktionierende Wellenlänge (Nanometer) | 1310 oder 1550 | |
| ±15 | ||
| Typische Isolierung (DB) | 40 | 40 |
| Minimale Isolierung (DB) | 30 | 28 |
| Typische Einfügungsdämpfung (DB) | ≤0.35 | ≤0.45 |
| Maximale Einfügungsdämpfung (DB) | ≤0.5 | ≤0.7 |
| Rückflussdämpfung (In/Out) (DB) | ≥65/60 | ≥55/55 |
| abhängiger Verlust der Polarisation (DB) | ≤0.05 | ≤0.1 |
| Polarisationsmodusstreuung (ps) | 0,2 (0,05 verfügbar auf Anfrage) | |
| Betriebstemperatur (℃) | -10~+75 | |
| Lagertemperatur (℃) | -40~+85 | |
| Faser-Art | Corning SMF-28 | |
| Faser-Länge (Minute) | 1M jedes Ende | |
| Paket-Maß (Millimeter) | Φ5.5xL30 | |
| Energie-Behandlung (mW) | 300 | |
Leistungsangaben-(Standard) Doppelstadium
| Parameter | P-Grad | Ein Grad |
| Funktionierende Wellenlänge (Nanometer) | 1310 oder 1550 | |
| Typische Isolierung (DB) | 56 | 50 |
| Minimale Isolierung (DB) | 45 | 42 |
| Typische Einfügungsdämpfung (DB) | ≤0.5 | ≤0.5 |
| Maximale Einfügungsdämpfung (DB) | ≤0.7 | ≤0.8 |
| Rückflussdämpfung (In/Out) (DB) | ≥65/60 | ≥55/55 |
| abhängiger Verlust der Polarisation (DB) | ≤0.05 | ≤0.1 |
| Polarisationsmodusstreuung (ps) | 0,05 | |
| Bandbreite (Nanometer) | ±30 | |
| Betriebstemperatur (℃) | -10~+75 | |
| Lagertemperatur (℃) | -40~+85 | |
| Faser-Art | Corning SMF-28 | |
| Faser-Länge (Minute) | 1M jedes Ende | |
| Paket-Maß (Millimeter) | Φ5.5xL30 | |
| Energie-Behandlung (mW) | 300 | |
℃ 1.At 23 über Bandbreite.
2.Not schließen Verbindungsstück, Spleiß und Faserendefresnel-Verluste ein.
3.Including PDL, funktionierender Wellenlängenbereich. -5 ℃ zu ℃ +75.
